ヒートベッドのコード取り付けとか

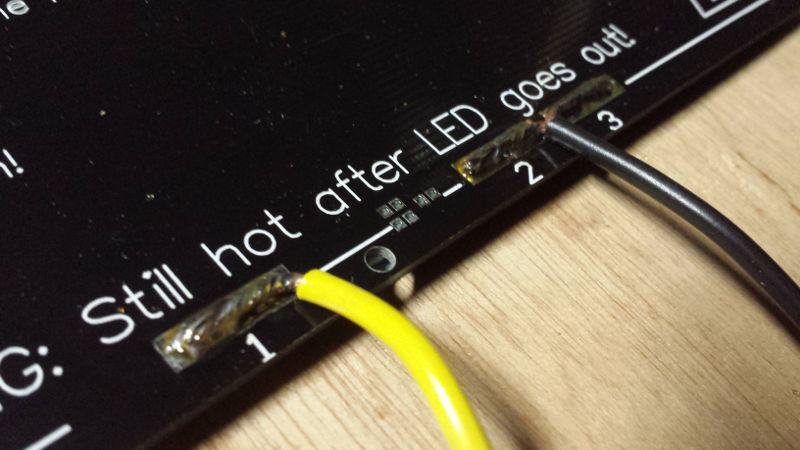

こんな感じで半田付けして、

こんな感じに♪

安物テスターで抵抗値測ってみましたが、1、2番間で1.8Ωでした。
このベッド160Wくらい使うんですね。
ポータビーのは8Ωくらいあって、19Vで使用してるからおよそ50W。
面積も違うから比較にならないけど電気使用量がかなり増えそう。。
ベッド温度の待ち時間によるストレスは改善しそうですけど。

電流も13Aくらい流れそうなんで、その辺にあったエーモンの2sqを使いました。
黄色しかなかった。^^;

サーミスタはこんな感じ。
ライン付の100kΩを買ったんですけど、なかなか綺麗に処理されてます。
ラインには、200℃とプリントされてるんでこれでも大丈夫でしょう。

あと、こんなものをプリントしました。
ベッドの固定に使います。
適当に設計してスライスしてみたら、ポータビーでは厳しそうだったんですけど
意外にも使えそう。
次は、ネジとスプリング用意してベッド完了にしたいです。
